C-2流量計

＜＜內部機體拆卸分解

＜＜雙殼式流量計檢修＆流量計拆解

＜＜離合器式校準器

C-2流量計

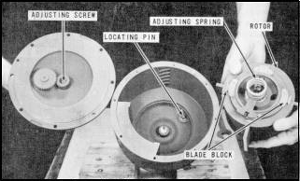

C-2主要不同於別尺寸，乃其轉子彈簧不在凸輪及轉子組合，而單獨置於轉子底部，與內體直接
接觸。如圖25.轉子之調整步驟一樣，但欲測試葉片至測量室壁和轉子至隔塊之間隙時，一定要
把彈簧取出，轉子才能碰到底部。

重組--倒秩序並測各間隙後組合之，在轉子組合未改進外殼固定前，先把它垂置於一支架上，需是轉子及葉片能轉動之支架，測試凸輪及葉片軸承或葉片及葉片槽間於迴轉時沒有束縛之現象。

圖25

圖26.如葉片需更換時，如圖兩邊加以護塊，置於虎鉗下加工，鋁質葉片用VIXEN銼，而鐵質則用粗平銼。

圖26.

1.如轉子與頂蓋間隙無法調整時，即表示重組不正確，需再次檢查後重組至能調整。
2.於更換止漏環時，切忌先取出附與新品之插鞘，正確方法須以此插鞘頂住引軸後，
握住止漏環往下壓至它完全進入引軸為止。
3.內部抗體欲與外殼結合時，其接觸表面亦請施以墊片膏，以確密合。
